Rádio 900MHz para Redes Serial e Wireless | R9X307

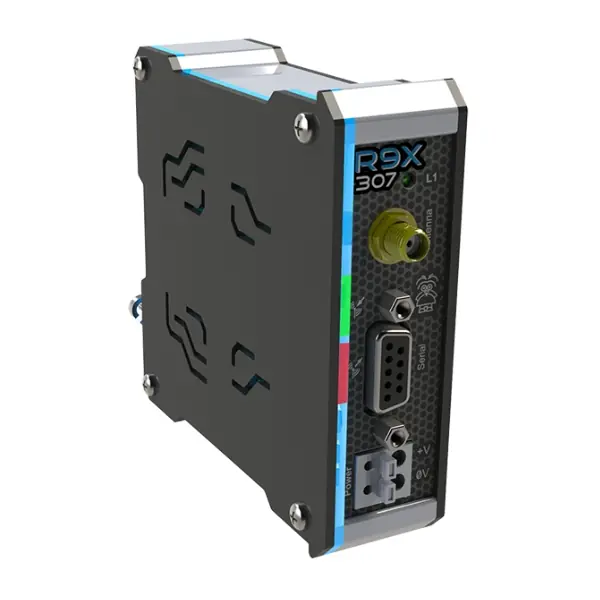

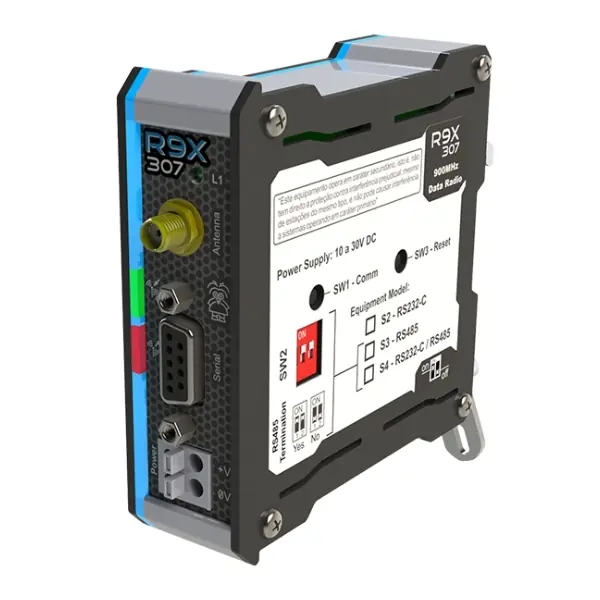

O Rádio 900MHz R9X307, é um rádio industrial de 900 MHz que converte comunicação RS232‑C ou RS485 em transmissão sem fio. Com potência ajustável até 1 W e criptografia AES, ele forma redes confiáveis em topologias ponto‑a‑ponto, multiponto e mesh. O alcance típico é de até 60 km, podendo chegar a 105 km em condições ideais de visada e taxa de dados reduzida.

Visão geral e aplicações

Projetado para automação, telemetria e monitoramento remoto, o R9X307 incorpora um módulo de rádio XBee‑PRO SX com interface serial selecionável (RS232‑C ou RS485, conforme o modelo). Ele opera na banda ISM de 902–928 MHz com potência de transmissão de 100 mW a 1 W e suporta taxas de dados de 10 kbit/s a 250 kbit/s. A topologia DigiMesh embutida garante redundância e confiabilidade na entrega de pacotes de dados.

Modelos disponíveis

• R9X307 S2 – equipado com interface RS232‑C não isolada, indicado para ligação direta com CLPs e controladores.
• R9X307 S4 – oferece conector DB9 com interfaces RS232‑C e RS485 isolada; as duas conexões são mutuamente exclusivas, proporcionando flexibilidade sem comprometer o isolamento.

Recursos do rádio wireless

• Banda ISM 902–928 MHz com potência ajustável de 100 mW a 1 W.
• Alcance expandido – até 18 km em áreas urbanas, cerca de 60 km em condições típicas e até 105 km em áreas rurais (com taxa de 10 kbit/s e visada). Em ambientes internos, o alcance é de aproximadamente 300 m.
• Taxa de dados RF configurável entre 10 kbit/s e 250 kbit/s.
• Topologias flexíveis – suporta redes ponto‑a‑ponto, multiponto, repetidor, mesh e peer‑to‑peer.
• Segurança embutida – criptografia AES de 256 bits protege as comunicações.
• Conector de antena RPSMA fêmea (SMA fêmea com pino macho) com impedância de 50 Ω.

Interfaces seriais e sinalização

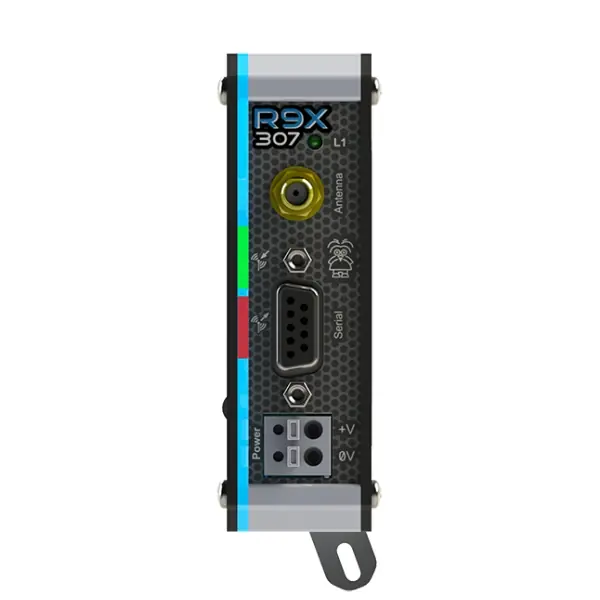

Os modelos S2 e S4 utilizam conector DB9 fêmea. O modelo S2 disponibiliza uma porta RS232‑C com sinais TD, RD, RTS, CTS e GND. O modelo S4 combina RS232‑C e RS485 isolada; apenas uma interface pode ser utilizada por vez para evitar danos. A terminação da rede RS485 é ativada por um DIP e deve ser aplicada apenas nos extremos da rede.

• Taxa de comunicação serial: 1 200 – 921 600 b/s.
• Paridade: nenhuma, par ou ímpar; stop bits: 1 ou 2.
• Leds de status: azul (alimentação), verde (recepção via rádio), vermelho (transmissão via rádio) e LED frontal associado (status do módulo).

Especificações técnicas

Programação e configuração

A configuração do rádio é realizada pelo software X‑CTU da Digi, que permite ajustar baud rate, potência de transmissão, endereçamento e topologia de rede. O R9X307 aceita comandos AT para alterar parâmetros como paridade, stop bits e enable/disable de criptografia AES. Recomenda‑se manter os valores de fábrica ao integrar novos rádios para garantir compatibilidade. A criptografia AES de 256 bits pode ser ativada para proteger os dados.

Mecânica
