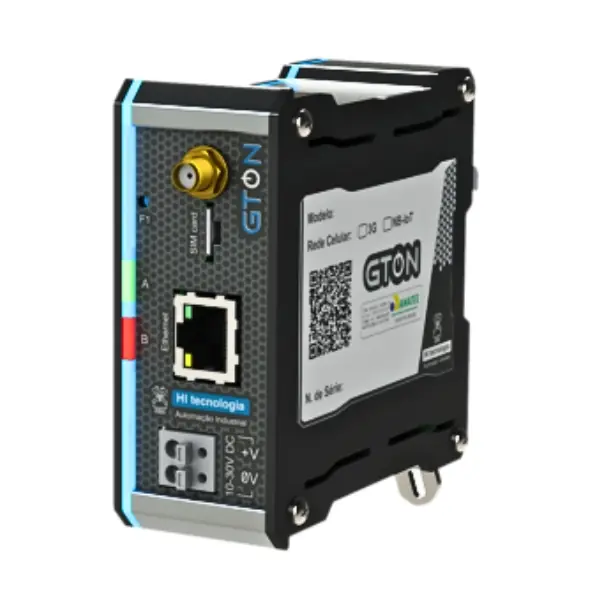

GTON‑M – Modem Industrial 4G com Serial RS232/RS485 ou Ethernet

O GTON‑M é um modem industrial projetado para conectar seus equipamentos à internet via rede celular 4G LTE Cat‑1. Disponível em
versões com interface Ethernet 10/100 Mbit ou Serial RS232/RS485, oferece comunicação robusta para telemetria, IoT e automação, com alimentação de 10 – 30 V DC, consumo baixo (2,5 W nominal) e operação entre 0 °C e 60 °C.

Visão geral e aplicações

O modem GTON‑M permite acesso à internet pela rede 4G LTE Cat‑1, integrando equipamentos como CLPs, IHMs, sensores e módulos de I/O a sistemas de telemetria e supervisão. Há duas versões:

• E4G – interface Ethernet 10/100 Mbit, indicada para redes
  industriais com infraestrutura TCP/IP.
• S4G – interface Serial RS232‑C ou RS485 isolada, ideal para
  dispositivos que utilizam comunicação serial.

O GTON‑M suporta aplicações de telemetria, supervisão remota e integração com SCADA, utilizando protocolos Modbus‑TCP, ASCII e HTTP.

Modelos disponíveis

Modelo	Interface de acesso	Rede celular	Método de configuração
E4G	Ethernet 10/100 Mbit (4 sockets)	4G LTE Cat‑1	Servidor web via navegador
S4G	Serial RS232‑C/RS485 (isolada)	4G LTE Cat‑1	Software HIstudio (porta RS232)

Interfaces e comunicação

Interface Ethernet (E4G)

• Velocidade 10/100 Mbit com auto‑negociação; cabos padrão ou crossover.
• Quatro sockets: controle, acesso, comunicação e configuração.
• Protocolos de transporte: UDP e TCP/IP; aplicações: Modbus‑TCP, ASCII e HTTP.
• Operação como cliente ou servidor (mutuamente exclusiva); ajuste de IP e porta via interface web.

Interface Serial (S4G)

• Serial‑1: configurável como RS232‑C ou RS485 half‑duplex com isolação galvânica.
  Velocidade de 1 200 a 115 200 bps; 7 ou 8 bits; paridade nenhuma, ímpar ou par; 1 ou 2 stop bits.
• Serial‑2 (COM2): porta RS232 utilizada para configuração via software HIstudio.
• Na RS485 é possível conectar até 256 nós (drivers low power); RS232 e RS485 não podem ser usadas simultaneamente.

Rede celular e antena

• Módulo 4G LTE Cat‑1 com bandas B2/B3/B4/B5/B7/B8/B28/B66.
• Conector para cartão Nano SIM (4FF) e antena SMA fêmea.
• Insira ou remova o SIM card apenas com o equipamento desligado.

Especificações técnicas

Parâmetro	Valor
Alimentação	10–30 V DC (proteção contra inversão e surto)
Consumo	2,5 W nominal / 5 W máximo
Temperatura de operação	0 – 60 °C
Temperatura de estocagem	–20 – 80 °C
Umidade relativa	< 95 % sem condensação
Peso	300 g
Material da caixa	Alumínio e Poliestireno
Grau de proteção	IP30
Fixação	Trilho DIN TS35

Como especificar o GTON‑M

Selecione abaixo

Escolha o modelo

• E4G – interface Ethernet 10/100 Mbit; configuração via web.
• S4G – interface Serial RS232/RS485 (isolada); configuração via HIstudio.

Interfaces de comunicação

• Ethernet: 10/100 Mbit; 4 sockets; protocolos UDP/TCP‑IP e aplicações Modbus‑TCP, ASCII e HTTP.
• Serial RS232‑C: baud rate de 1 200 a 115 200 bps; 7 ou 8 bits; paridade nenhuma/ímpar/par; 1 ou 2 stop bits.
• Serial RS485: half‑duplex isolada; suporta até 256 nós (drivers low power); terminação via DIP.
• Rede celular: 4G LTE Cat‑1; bandas B2/B3/B4/B5/B7/B8/B28/B66; SIM card Nano SIM.

Observações importantes

• Não utilize RS232 e RS485 simultaneamente (são mutuamente exclusivas).
• Insira ou remova o SIM card somente com o equipamento desligado.
• Para suportar 256 nós em RS485, utilize drivers low power.
