O CLP NEON 5 da HI Tecnologia é um controlador lógico programável para automação industrial com até 32 pontos de I/O local e até 200 pontos de I/O remoto via módulos RION 5. Suporta Ethernet, RS485, rádio 900 MHz e rede celular 4G com autoconexão. A programação usa o ambiente HIstudio, com suporte a Ladder e Texto Estruturado conforme a norma IEC 61131-3.
O CLP NEON 5 é um controlador lógico programável (CLP) da HI Tecnologia desenvolvido para supervisão e controle de processos industriais. Seu bastidor permite a instalação de até 2 módulos de I/O, disponibilizando até 32 pontos de I/O local, conforme o modelo dos módulos utilizados.
Para aplicações que exigem maior quantidade de pontos, o NEON 5 permite expansão através de unidades de I/O remoto (como RION 5 ou NEON 5), podendo atingir até 240 pontos de I/O no sistema (local + remoto), distribuídos ao longo da planta.
O equipamento foi projetado para aplicações com necessidade de conectividade e arquitetura distribuída, reduzindo a complexidade de cabeamento de longa distância entre campo e painel central.

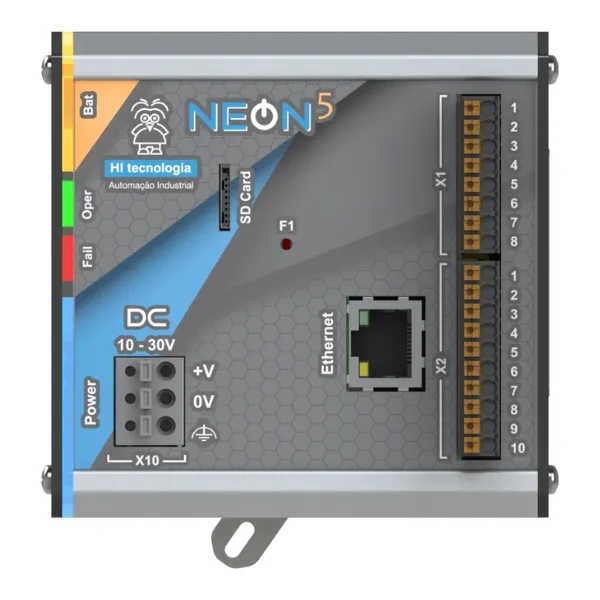

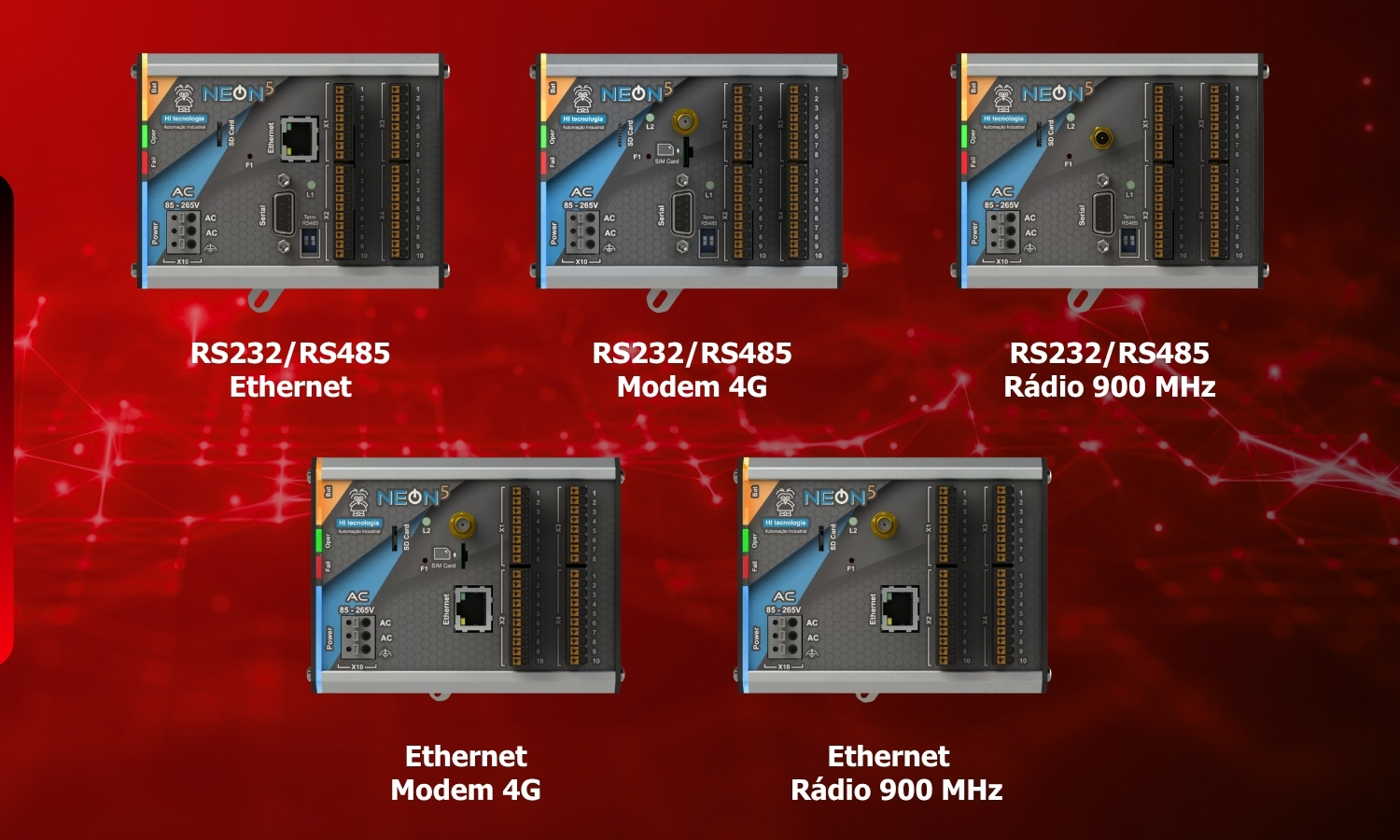

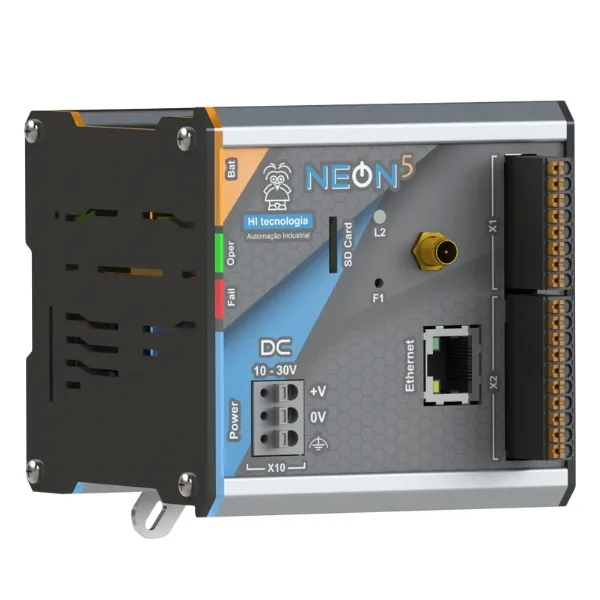

O CLP NEON 5 possui opções de interfaces de comunicação que podem ser configuradas em até 3 slots de interface (ITF-A1, ITF-A2 e ITF-B), conforme as combinações suportadas pelo hardware:
Ethernet: 10/100 Mbps Full Duplex/Half Duplex , suporte a TCP/IP, UDP e UDP Broadcast.
RS485: até 32 nós, baud rate configurável de 1200 a 115200 bps, paridade (nenhuma, impar, par) e suporte a 7 ou 8 bits data bits, stop bits: 1 ou 2
RS232: comunicação ponto a ponto (mestre/escravo), baud rate configurável de 1200 a 115200 bps, paridade configurável e suporte a 7 ou 8 bits data bits, stop bits: 1 ou 2
Rádio 900 MHz: frequência de operação 900 MHz, potência de transmissão 250 mW e alcance de até 3 km (200kps ao ar livre) e até 150 m (200kps ambiente interno), conforme condições de instalação. Suporta topologias Mesh, ponto a ponto, ponto multiponto e peer-to-peer, antena com conector SMA fêmea ou pino macho (RPSMA Jack)
Modem celular 4G: tecnologia LTE Cat-1, compatível com Nano SIM Card, antena com conector SMA e suporte às bandas B2, B3, B4, B5, B7, B8, B28 e B66.
As interfaces podem operar simultaneamente de acordo com a configuração instalada no equipamento, respeitando as combinações permitidas pelos slots de interface.
Os protocolos suportados incluem Modbus RTU, Modbus TCP, ASCII, MQTT e HTTP.

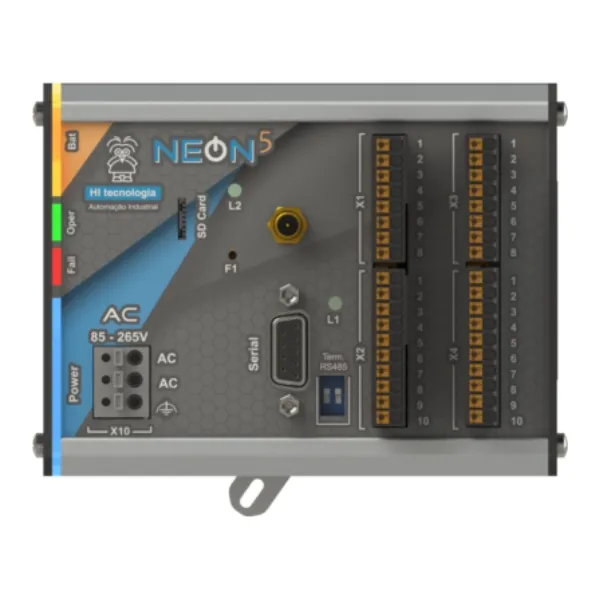

O bastidor do NEON 5 aceita até 2 módulos de I/O, disponibilizando até 32 pontos de I/O local. O equipamento conta com 7 opções de módulos, com diferentes combinações de entradas e saídas digitais e analógicas. A tabela abaixo apresenta as principais características de cada módulo:
| Módulo | Ent. Digitais | Saídas Digitais | Ent. Analógicas | Saídas Analógicas | PT100 | NTC | Célula de Carga | Encoder / Contador / PWM |
|---|---|---|---|---|---|---|---|---|
| HIO115 | 8 | 4 (TR) | 3 | — | — | — | — | 1 / 1 / 1 |
| HIO120 | 5 | 1 (TR) | 3 (*) | — | — | — | 1 | — |
| HIO130 | 4 | 4 (RL) | 4 | — | — | — | — | — |
| HIO140 | 4 | 4 (TR) | 4 | 2 | — | — | — | 1 / 1 / — |
| HIO160 | 8 | 4 (TR) | 1 | — | 1 | — | — | 1 / 1 / 1 |
| HIO165 | 8 | 4 (TR) | 1 | — | — | 2 | — | — |
| DIO605 | 8 | 8 (TR) | — | — | — | — | — | 1 / 1 / 1 |
Legenda:
(TR) : saída digital a transistor PNP | (RL) : saída digital a relé
ED : Entradas digitais | SD : Saídas digitais | EA : Entradas analógicas | SA : Saídas analógicas
Observações:
(*1) Entrada analógica de temperatura para sensores do tipo PT100 a 3 fios, com medições de −50 °C a 250 °C. Para mais detalhes consulte o manual do módulo.
(*2) Canal de entrada para célula de carga a 4 fios com sensibilidade de 2mV/V e resolução de 15 bits.
(*3) Os canais de encoder, contador rápido e PWM, são configurações dos canais de entradas e saídas digitais disponíveis no módulo. Consultar o manual do módulo para mais informações.
Obs 1: Alguns canais dos módulos podem ser mutuamente exclusivos. Consulte o manual do módulo para mais detalhes.
(*4) São 2 canais de instrumentação (0 a 20 mA ou 4 a 20mA) e 1 canal de entrada para célula de carga.
(*5) Entrada analógica de temperatura para sensores do tipo NTC, com medições de −10 °C a 70 °C. Para mais detalhes consulte o manual do módulo.
A programação do CLP NEON 5 é realizada no ambiente HIstudio, disponibilizado gratuitamente pela HI Tecnologia. O HIstudio suporta as linguagens Ladder (LD) e Texto Estruturado (ST), conforme a norma IEC 61131-3, e oferece recursos de depuração online, documentação de programas e bibliotecas de funções.
A TBC Automação oferece o serviço de programação de CLP e IHM para projetos que precisam de desenvolvimento de aplicação no NEON 5.
| Especificação | Detalhe |
|---|---|
| I/O local (máx.) | 32 pontos (até 2 módulos de I/O no bastidor) |
| I/O total (máx.) | Até 240 pontos (local + remoto, conforme configuração) |
| Memória flash do processador | 1 MB |
| Banco de dados em flash | 32 kB |
| Tempo de instrução lógica | 350 ns |
| Alimentação AC | 85 a 265 V AC (automática) |
| Alimentação DC | 10 a 30 V DC |
| Temperatura de operação | 0 a 60 °C |
| Temperatura de estocagem | -20 a 80 °C |
| Umidade relativa | ≤95% sem condensação |
| Grau de proteção | IP30 |
| Caixa | Alumínio e Poliestireno |
O CLP NEON 5 permite expansão com unidades de I/O remoto, como RION 5 ou NEON 5, possibilitando a distribuição dos pontos de entrada e saída ao longo da planta e reduzindo a necessidade de cabeamento de longa distância até o painel principal.
Conforme a infraestrutura disponível no projeto, a comunicação com unidades remotas pode ser realizada utilizando Modbus RTU ou Modbus TCP.
Essa arquitetura é indicada para aplicações como saneamento, estações de bombeamento e processos industriais distribuídos, onde sensores e atuadores estão instalados em pontos afastados do painel central.
O CLP NEON 5 é indicado para aplicações industriais que exigem controle de múltiplos pontos de I/O com conectividade local e remota. Entre as aplicações mais comuns estão automação de ETA e ETE, supervisão de estações de bombeamento, integração com sistemas SCADA e projetos de telemetria com transmissão de dados via Ethernet ou 4G.
Para projetos de automação no setor de saneamento, a TBC Automação fornece o NEON 5 com suporte técnico para especificação, configuração e programação do sistema completo.
