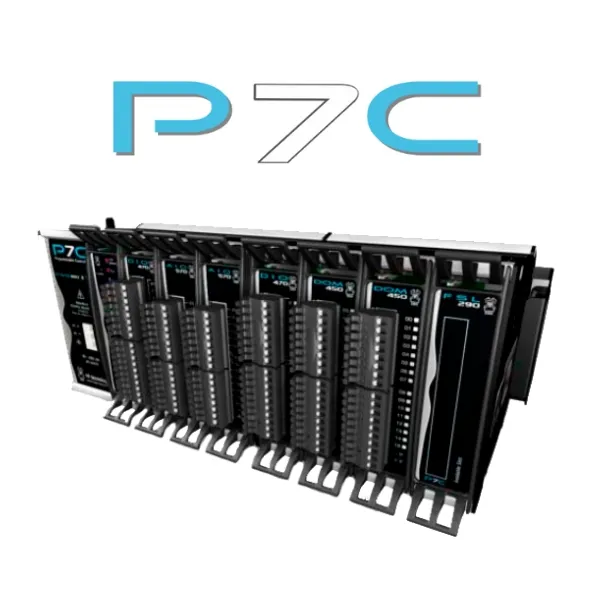

CLP modular P7C-302 com expansão até 368 pontos de I/O para controle industrial, compatível com protocolos Modbus-RTU, Modbus-TCP, SCP-HI e ASCII. Suporta lógica Ladder e Texto Estruturado para aplicações complexas de sequenciamento, controle de máquinas e sistemas.
O CLP modular P7C 302 atende aplicações industriais de controle de processos e sequenciamento de máquinas. Sua arquitetura utiliza bastidores expansíveis e permite chegar a 368 pontos de I/O na configuração completa, conforme os módulos instalados.

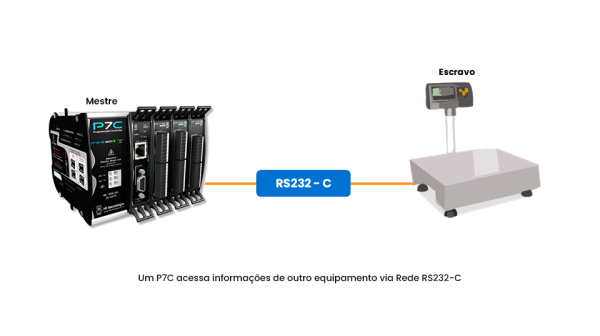

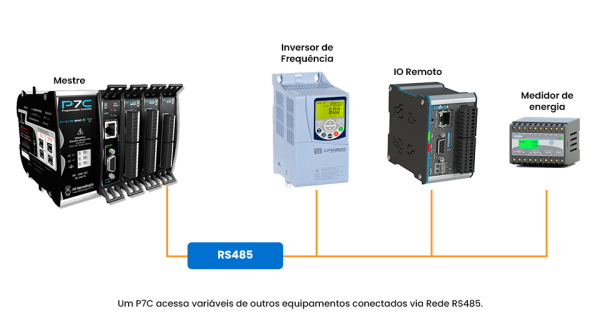

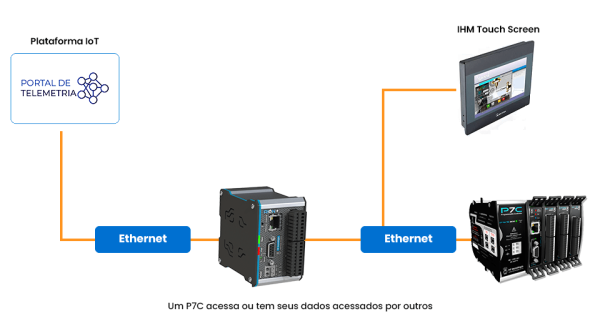

O P7C atende projetos que exigem modularidade, integração com módulos digitais e analógicos com recursos de comunicação industrial, incluindo interfaces seriais e Ethernet, com suporte a protocolos como SCP-HI, Modbus-RTU, Modbus-TCP e ASCII, conforme configuração do sistema.
A TBC Automação é distribuidora de equipamentos da HI Tecnologia em Minas Gerais, oferecendo suporte na escolha do modelo ideal e orientação técnica para montagem do sistema conforme a aplicação.
A HI Tecnologia desenvolveu a família de controladores lógicos programáveis P7C para aplicações industriais de controle de processos e sequenciamento de máquinas. A arquitetura modular permite combinar módulos de processador, comunicação e I/O conforme a necessidade do projeto.
Dependendo dos módulos instalados, o sistema pode atingir até 368 pontos de I/O.
O P7C utiliza uma arquitetura baseada em bastidores expansíveis. O bastidor principal inclui fonte de alimentação e comporta até quatro módulos.

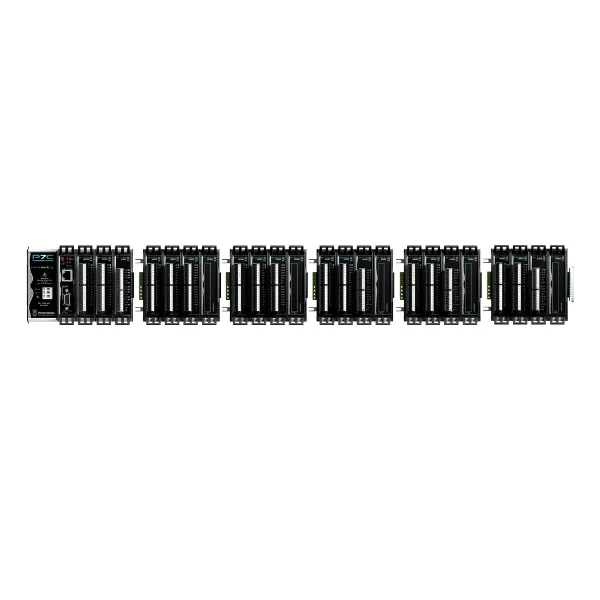

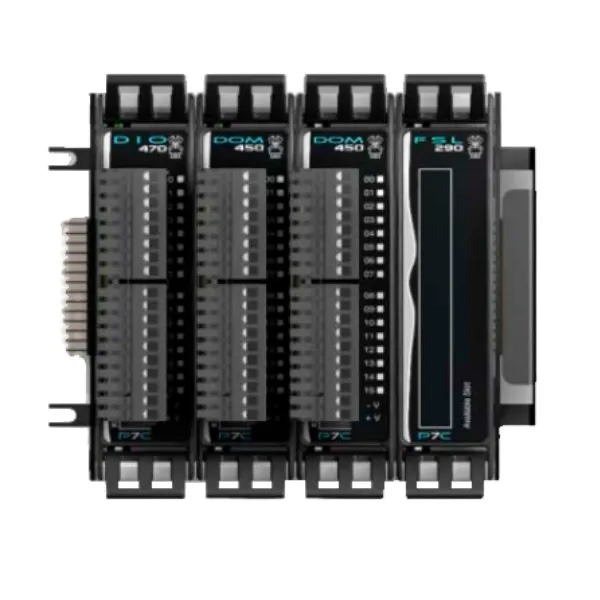

Na configuração full, o sistema permite adicionar até cinco bastidores de expansão, totalizando 24 slots disponíveis para módulos.
O usuário conecta os bastidores de expansão à direita do bastidor principal. O sistema utiliza chaves Dip Switch no backplane para configurar o endereçamento de cada bastidor.
Importante: conecte o módulo de terminação BBT260 obrigatoriamente ao último bastidor de expansão ou diretamente ao bastidor principal quando não existir expansão. Sem o BBT260, o sistema não opera.
A tabela abaixo apresenta especificações gerais do controlador P7C, considerando bastidores com alimentação AC e DC.
| Características Gerais | Bastidor AC | Bastidor DC |
|---|---|---|
| Alimentação | 85 a 265 VAC automática | 10 a 36 VDC |
| Memória flash do processador | 1 MB | |
| Banco de Dados em Flash | 32 kB | |
| Bloco PID | 32 | |
| Tempo de instrução lógica | 350 ns | |
| Consumo | 25 Watts máx | |
| Temperatura de operação | 0 a 60 °C | |
| Temperatura de estocagem | -25 a 80 °C | |
| Umidade relativa | ≤95% sem condensação | |
| Peso do bastidor | 1 kg (aproximadamente) | |
| Caixa | Alumínio e Aço Carbono | |
| Grau de proteção | IP30 | |
| Dimensões | 150 (L) x 110 (A) x 115 (P) mm | |
O P7C pode ser programado utilizando os ambientes oficiais da HI Tecnologia, de acordo com o tipo de aplicação e linguagem desejada.
A família P7C possui opções de módulos digitais e analógicos para expansão de entradas e saídas. A tabela abaixo apresenta alguns exemplos de módulos de I/O disponíveis para a plataforma.
| Nome | Doc. Técnica | Entradas Digitais | Saídas Digitais | Entradas Analógicas | Saídas Analógicas | Descrição |
|---|---|---|---|---|---|---|
| DIM401 | PMU.10740100 | 16 | – | – | – | 16 Entradas Digitais |
| AIO574 | PMU.10757400 | – | – | 8 | 2 | 8E/2S Analógicas 12 bits |
| AIO577 | PMU.10757700 | – | – | 4 | – | 4E PT100 |
| AOM551 | PMU.10755100 | – | – | – | 8 | 8 Saídas Analógicas 12 bits |
| FGM721 | PMU.10772100 | 8 | 8 | – | – | Gerador de Frequência/Pulso programável + 8E/8S Digitais |
| DIO471 | PMU.10747100 | 8 | 8 | – | – | 8E/8S Digitais |
| DOM451 | PMU.10745100 | – | 16 | – | – | 16 Saídas Digitais |
| ROM455 | PMU.10745500 | – | 8 | – | – | 8 Saídas Digitais Independentes a Relé |
| CDM711 | PMU.10771100 | 8 | – | – | – | 2 Encoder/Contador rápido + 8 Entradas Digitais |
| AIO530 | PMU.10753000 | – | – | 7 | 1 | 6E/1S Analógicas 12 bits + 1 Célula de carga 15 bits |
O CLP modular P7C 302 é indicado para painéis industriais e projetos que exigem expansão de módulos e organização por bastidores. Ele pode ser utilizado em sistemas como:
Além do fornecimento do equipamento, a TBC Automação também atua com programação de CLP e IHM, oferecendo suporte em projetos industriais com a plataforma P7C, incluindo:
Para dimensionamento correto do projeto, recomenda-se consultar os manuais oficiais do fabricante e a documentação técnica dos módulos compatíveis com a família P7C.
Manual do Usuário P7C (PMU107001)
Manual Técnico CPU302 (PMU107302)
Clique para acessar ao HI Studio (Linguagem ST/Ladder)
Clique para acessar ao SPDSW (Linguagem Ladder)
Sim. A arquitetura do P7C é baseada em bastidores expansíveis e pode chegar a um bastidor principal mais até cinco bastidores de expansão, totalizando 24 slots.
O controlador P7C pode chegar a até 368 pontos de I/O na configuração completa, dependendo dos módulos instalados.
O P7C pode ser programado em Ladder e Structured Text utilizando o HIstudio. Também existe o ambiente SPDSW para programação em Ladder.
O bastidor AC trabalha com alimentação de 85 a 265 VAC automática. Já o bastidor DC trabalha com alimentação de 10 a 36 VDC.
Sim. O módulo de terminação deve estar conectado ao último bastidor de expansão ou ao bastidor principal quando não existir expansão. O sistema não funciona sem o BBT260.
