RTK510 – Kit de Treinamento para Programação de CLP

O RTK510 é um kit de treinamento para programação de CLP da HI Tecnologia, ideal para estudantes e profissionais que desejam aprender automação industrial de forma prática.

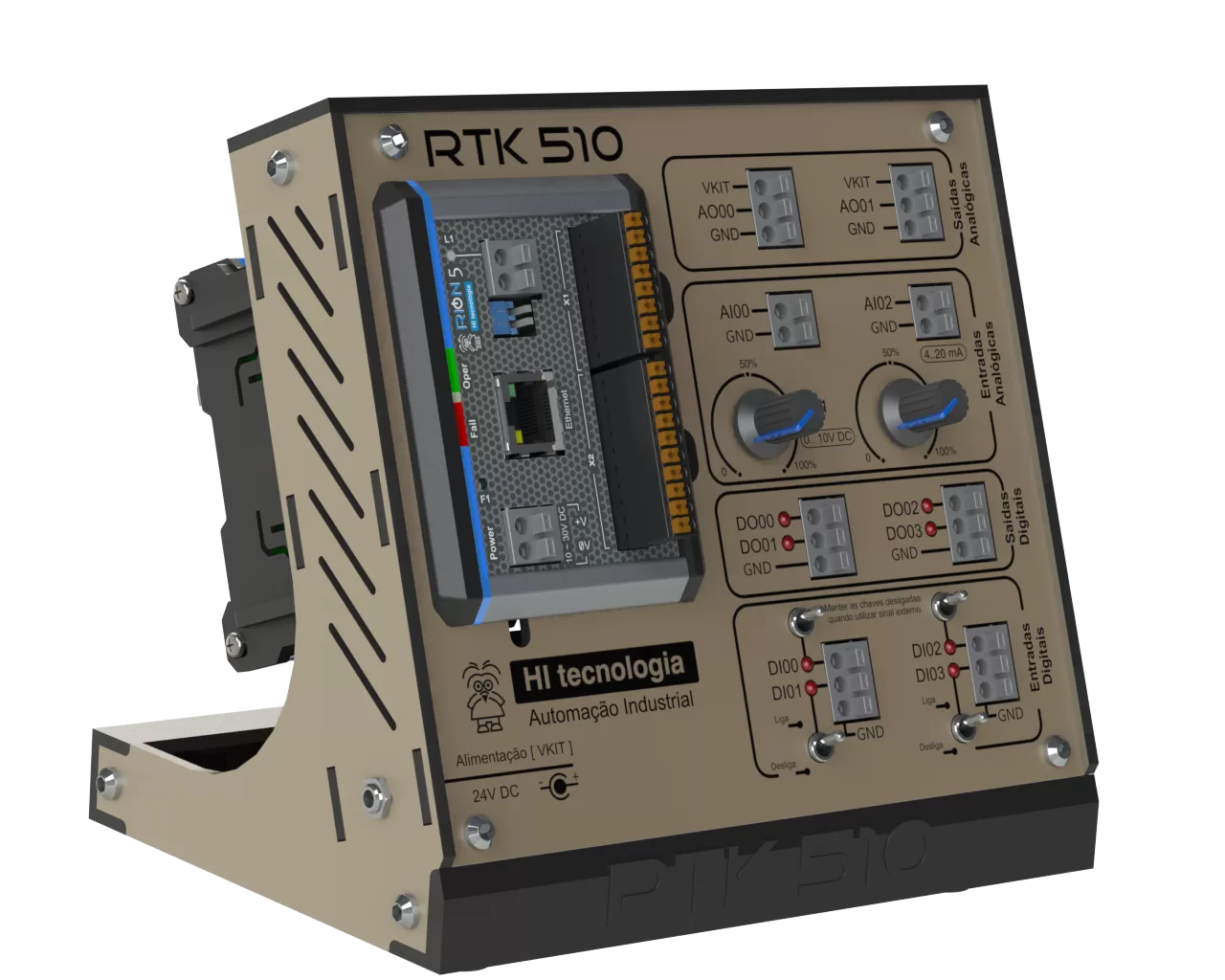

Ele vem com um controlador RION‑5, fonte de alimentação, chaves para simular sensores e sinais digitais, potenciômetros para sinais analógicos e LEDs que indicam o estado das saídas. Graças aos bornes de mola e ao design compacto, o RTK510 substitui o antigo kit RTK505, oferecendo suporte a sinais analógicos de 4–20 mA.

Visão geral e aplicações

O RTK510 foi projetado especificamente para o treinamento em automação industrial.

Ele permite simular sensores, atuadores e sinais analógicos/digitais por meio de chaves, potenciômetros e LEDs de indicação,
fornecendo uma experiência prática e completa para aprender a programar CLPs. Bornes de mola e alimentação dedicada facilitam a conexão com processos reais e ensinam o usuário a integrar o CLP a sistemas externos.

Recursos didáticos integrados

• Simulação de entradas digitais: quatro chaves e quatro LEDs permitem acionar e indicar estados de sinais digitais.
• Estado da Saída Digital: 04 leds de sinalização
• Simulação de entradas analógicas: dois potenciômetros geram sinais analógicos variáveis para testar malhas de controle.

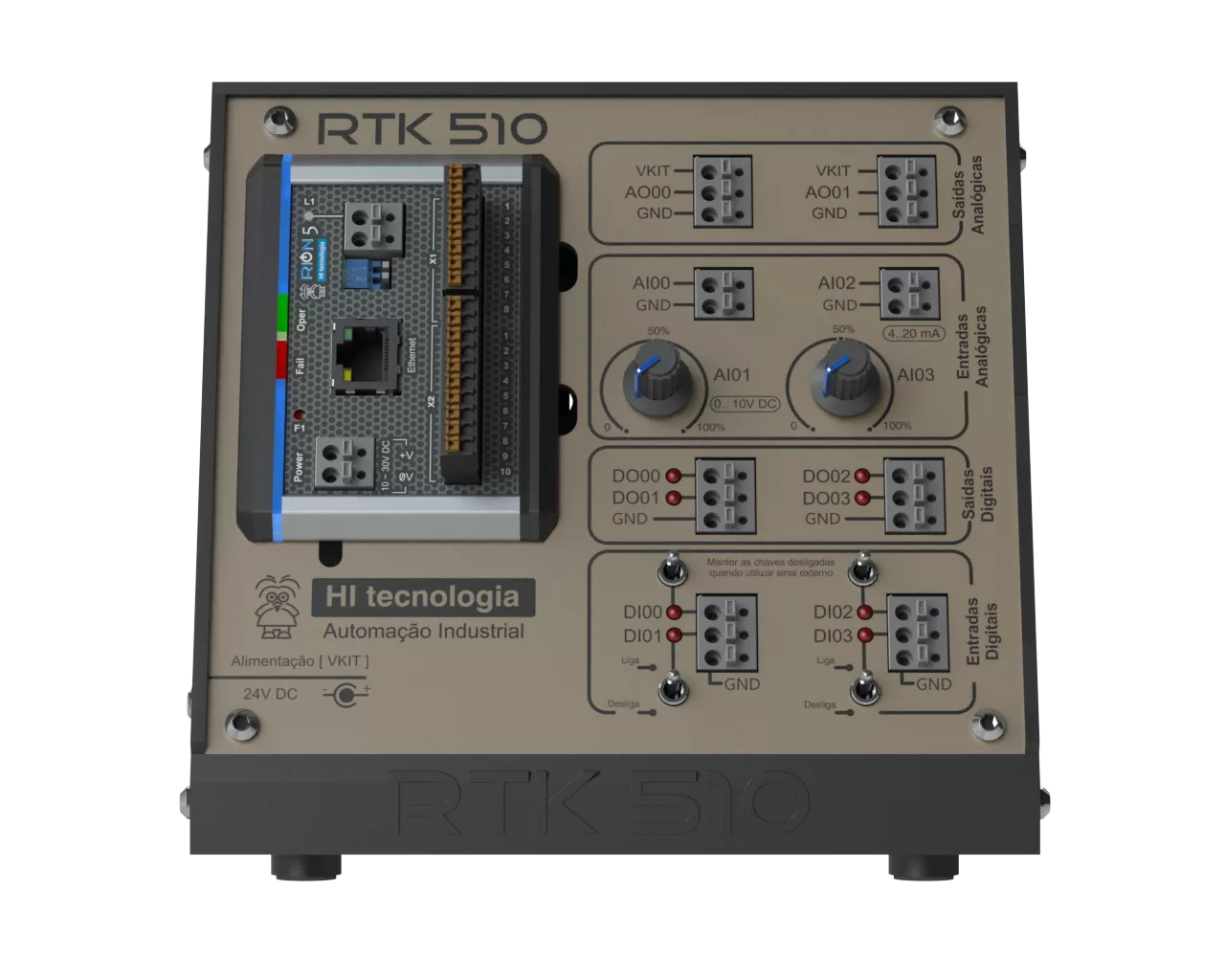

• Bornes de interface: 2 entradas analógicas, 2 saídas analógicas, 4 entradas digitais e 4 saídas digitais, todos com conectores de mola.
• Canais de alta velocidade: bornes dedicados para contador rápido e para encoder, configuráveis via software.
• Canal de comunicação RION 5: 1 porta Ethernet 10/100 Mbit e 1 porta RS485 permitem integrar o kit a redes industriais.
• Fonte de alimentação externa: acompanha fonte AC/DC 24 V 1 A para alimentação do kit.



Comunicação e integração

O RTK510 está preparado para comunicar‑se tanto por Ethernet quanto por RS485.
Essa combinação permite conectar o controlador RION‑5 a redes de automação, sistemas supervisórios e outros dispositivos de campo.
O projeto didático também ensina como utilizar bornes de alimentação e comunicação de maneira segura, promovendo boas práticas de instalação.



Arquiteturas de Comunicação



Características técnicas

Parâmetro	Valor
Memória de aplicação	60 kB
Banco de dados	8 kB
Blocos PID	4
Tempo de instrução lógica	500 ns
Alimentação	10 – 30 V DC
Consumo	3 W máximo
Temperatura de operação	0 – 60 °C
Temperatura de estocagem	–20 – 80 °C
Umidade relativa	≤ 95 % sem condensação
Material da caixa	MDF e ABS
Peso	0,9 kg
Grau de proteção	IP30
Fonte externa	Fonte AC/DC 24 V 1 A

Módulo de I/O HIO140

O módulo HIO140 acompanha o RTK510 e oferece recursos de entrada/saída versáteis.

Ele possui 4 entradas digitais, 4 saídas digitais a transistor (PNP), 4 entradas analógicas e 2 saídas analógicas.
Há ainda suporte para sensores de temperatura PT100, células de carga e funções de encoder, contador rápido e PWM,
embora algumas configurações sejam mutuamente exclusivas. Consulte o manual do módulo para detalhes de configuração e limitações.

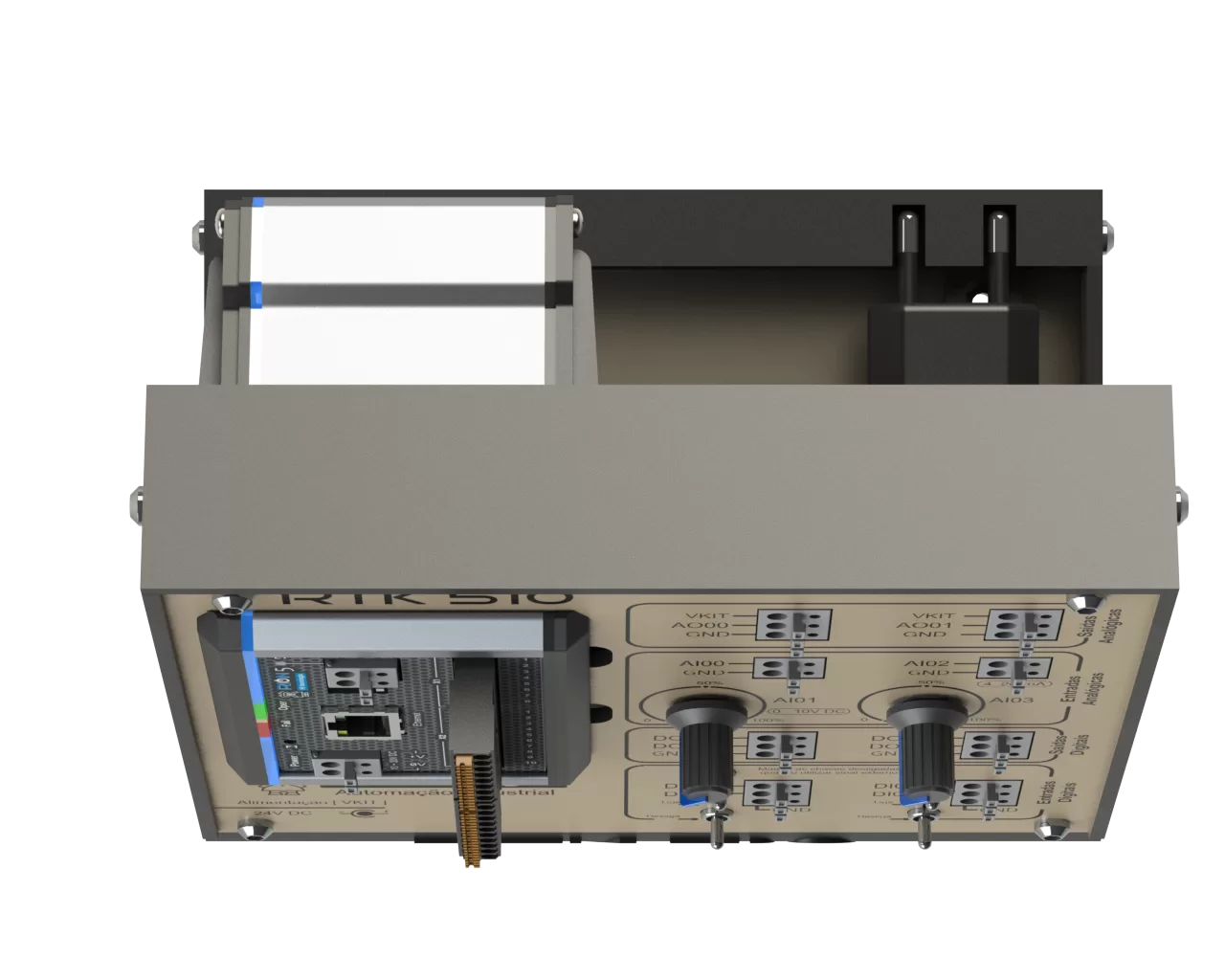

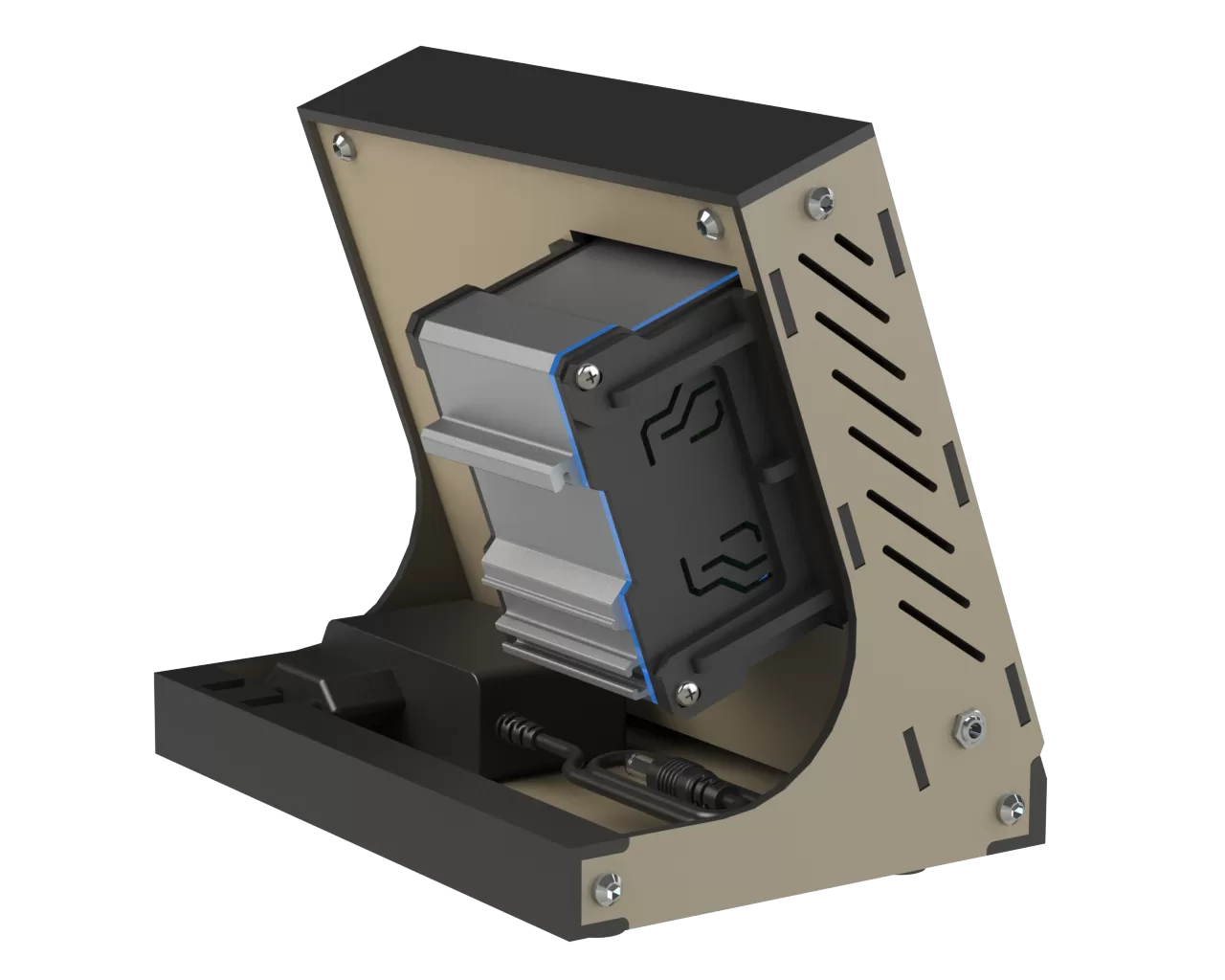

Mecânica
