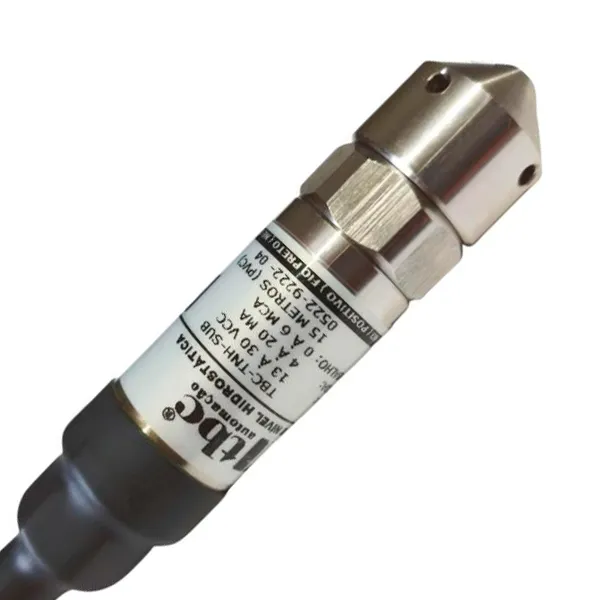

A sonda de nível hidrostática TBC-TNH-SUB é um instrumento versátil para medição contínua em reservatórios, poços artesianos e tanques industriais. Construída com invólucro em aço inox 316 e sensor interno em aço inox 316L, ela permite a instalação tanto por submersão direta quanto por fixação rosqueada em tubulações (1/2″ BSPM). Com proteção IP68 e tecnologia SMD, oferece alta precisão e durabilidade para sistemas de telemetria e automação industrial.
A sonda de nível hidrostática opera através do princípio piezorresistivo. O sensor mede a pressão exercida pela coluna de líquido e converte o dado em um sinal elétrico proporcional ao nível. A leitura é linear e estável, pois o equipamento não possui partes móveis sujeitas a travamentos ou desgaste mecânico.
Além disso, o sensor interno utiliza aço inoxidável AISI 316L, material que garante resistência à corrosão em água potável e efluentes industriais. Consequentemente, a eletrônica SMD integrada amplifica e lineariza o sinal internamente, eliminando ruídos externos. Dessa forma, o valor chega condicionado ao controlador, o que simplifica a integração direta com CLPs, IHMs e monitoramento remoto.
Este medidor de nível é indicado para diversos cenários de monitoramento hídrico e industrial:
A versatilidade do modelo TBC-TNH-SUB permite que ele seja usado mergulhado ou rosqueado externamente no fundo de tanques, adaptando-se perfeitamente ao layout da sua instalação.
A sonda está disponível com diversas opções de saída para atender ao seu projeto de automação:
Sinal de Corrente: 4-20 mA (ligação a 2 fios).
Sinal de Tensão: 0-10 Vcc, 0-5 Vcc ou 1-5 Vcc (ligação a 3 fios).
A faixa de medição possui escalas configuráveis que vão de 0 a 1 MCA até 0 a 300 MCA. O comprimento do cabo e o material (PVC ou Poliuretano) também são definidos conforme a profundidade da aplicação.
| Parâmetro Técnico | Descrição da Especificação |
|---|---|
| Tipo de Sensor | Piezorresistivo (Tecnologia Alemã) |
| Grau de Proteção | IP68 (Submersão Permanente) |
| Materiais | Invólucro Inox 316 | Sensor Inox 316L |
| Temperatura do Fluido | -40°C a +50°C |
| Temperatura Ambiente | -10°C a +80°C |
| Sinal de Saída | 4-20 mA (2 fios) ou 0-10V / 0-5V (3 fios) |
| Conexão de Processo | Submersível ou Rosca 1/2″ BSPM (Ponteira Removível) |
| Vedações | Anéis O’ring em Borracha Nitrílica ou Viton (FPM) |
| Precisão (F.E.) | 0,25% (Opcionais 0,5% ou 0,1%) |
| Eletrônica | Microcontrolada SMD (Resistente a vibrações e ruídos EMC) |
A sonda TBC-TNH-SUB oferece um processo de instalação simplificado e adaptável ao cenário do seu projeto. Caso o seu objetivo seja o uso submerso, você deve apenas suspender o equipamento pelo cabo até atingir a profundidade definida. Por outro lado, se optar pela instalação fixa, basta retirar a ponteira de proteção para expor a rosca de 1/2″ BSPM. Dessa forma, você fixa o sensor diretamente na tubulação ou no fundo do reservatório com total vedação.
O tubo de respiro integrado ao cabo deve permanecer livre para garantir a correta compensação da pressão atmosférica. A proteção termo retrátil na junção do cabo com o corpo blinda o sensor contra umidade, estendendo a vida útil do conjunto mesmo em condições severas de operação.
Clique aqui para baixar o manual técnico da sonda de nível.
Projetos de telemetria com sonda de nível
A sonda de nível hidrostática é o componente central em projetos de telemetria para saneamento. O sinal 4-20 mA permite o monitoramento em tempo real através de gateways 4G ou Ethernet, enviando dados críticos para plataformas de gestão hídrica.
Para soluções completas de automação em saneamento, a TBC Automação oferece suporte na especificação de sensores, painéis e softwares de controle. Entre em contato com nossos especialistas para dimensionar o melhor sistema para sua aplicação.
