Multimedidor de Grandezas Elétricas

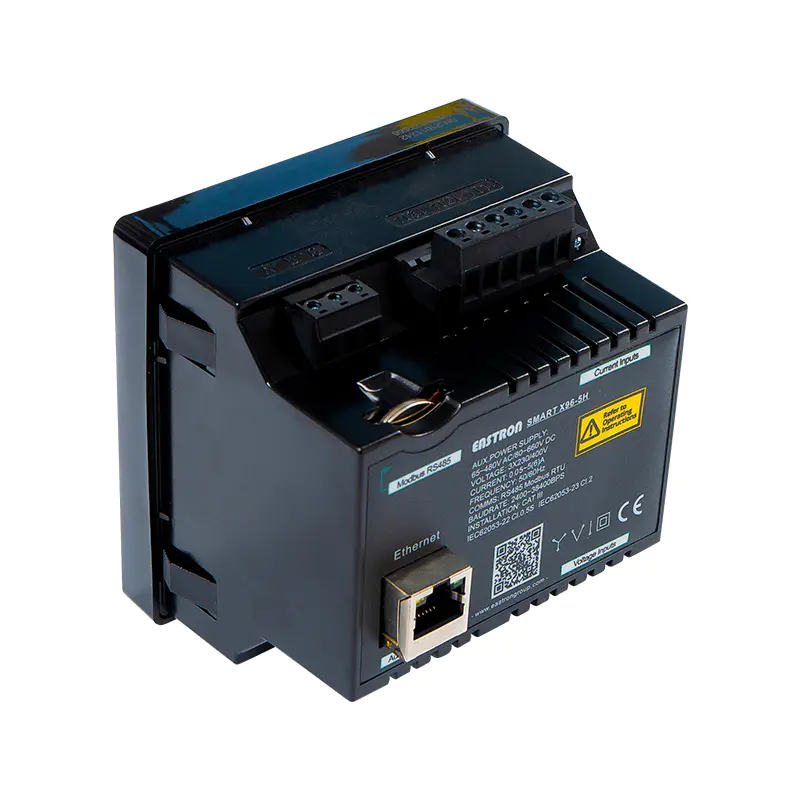

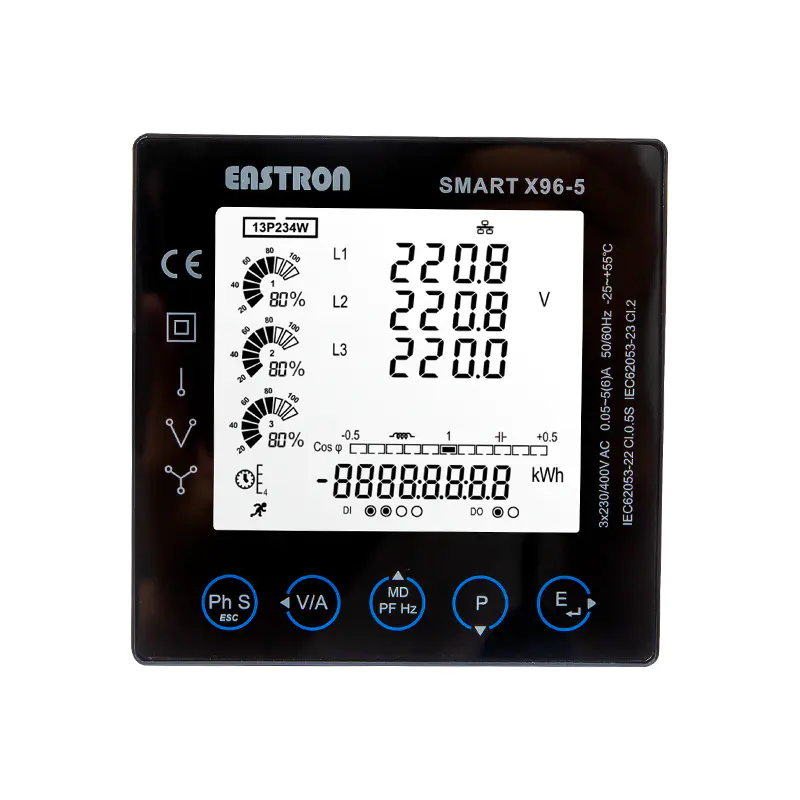

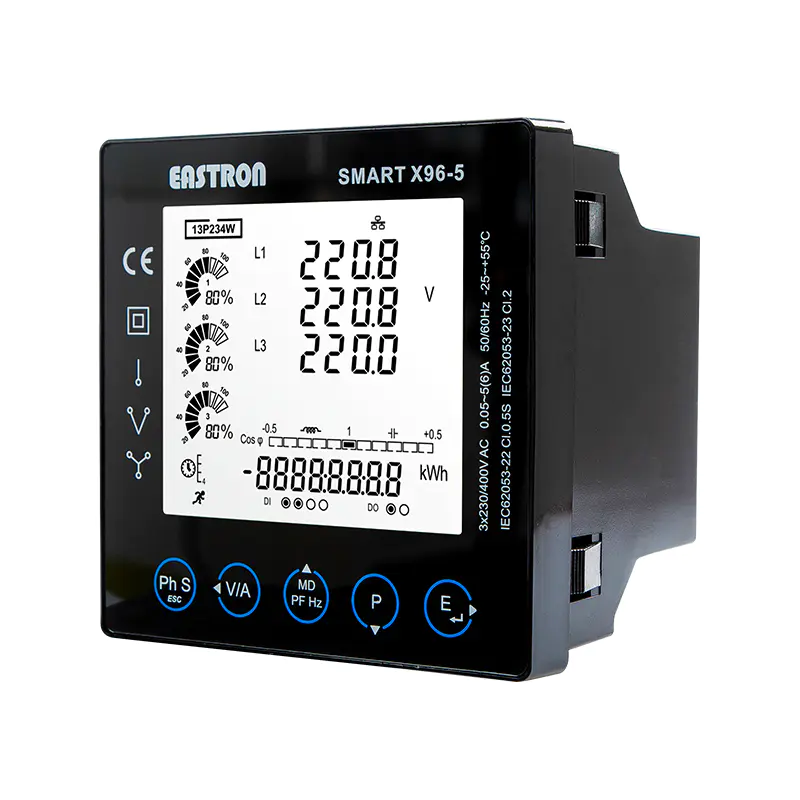

Multimedidor de grandezas elétricas – Smart X96-5H

O  Smart X96-5H é um medidor de energia para painel trifásico Ethernet Modbus TCP, ideal para distribuição de eletricidade em sistemas monofásicos e trifásicos. Este medidor mede e exibe parâmetros críticos como tensão, frequência, corrente, potência, energia ativa e reativa, harmônicas, fator de potência e demanda máxima. Além disso, sua capacidade de medir harmônicas até o 63º grau e a função opcional de multitarifas garantem precisão e flexibilidade.

Recursos

• Medição Multiparâmetros: Captura e exibe uma ampla gama de dados essenciais.
• Comunicação Avançada: Suporte para RS485 Modbus RTU e Ethernet Modbus TCP para monitoramento remoto.
• Alta Precisão: Classe 0,5s para medições de energia ativa, garantindo dados precisos.
• Display LCD Retroiluminado: Proporciona ângulos de visão completos para fácil leitura.
• Instalação Fácil: Sistema push-in e conexão plug-in para rápida configuração.
• Gravação SOE: Registro de eventos sequenciais com informações temporais.

Benefícios

• Eficiência Energética: Algoritmos de controle otimizados para reduzir a perda de calor.
• Integração Simples: Avisos e alertas programáveis para adaptação precisa à aplicação.
• Durabilidade: Construído com materiais de alta qualidade para longa vida útil.
• Redução de Interferência: Filtro RFI e bobinas de barramento CC integradas para minimizar distorções.

Características Elétricas

• Tipo de Medição:
  • RMS incluindo harmônicos em sistema CA trifásico (3P, 3P+N)

• Precisão de Medição:
  • Potência Ativa: 1,0% do alcance máximo
  • Potência Reativa: 1,0% do alcance máximo
  • Potência Aparente: 1,0% do alcance máximo
  • Energia Ativa: IEC 62053-22 Classe 0.5S, IEC 62053-21 Classe 1.0
  • Energia Reativa: 1,0% do intervalo máximo para IEC 62053-24
  • Frequência: 0,2% de frequência média
  • Corrente: 0,5% do alcance máximo
  • Tensão: 0,5% do alcance máximo
  • Fator de Potência: 1% da unidade (0,01)
  • DHT: 2% para 63º harmônico

Entrada e Saída

Entrada

• Corrente nominal: 5A
• Corrente máxima: 9999A
• Corrente mínima: 0,25A
• Corrente inicial: 20mA

Tensão

• Fonte de alimentação auxiliar: 230 V LN CA ou 120 V ~ 380 V CC
• Tensão medida: 50 V ~ 600 V (3P4W), 50 V ~ 480 V (3P3W)

Comunicação

• Porta RS485: Modbus RTU (RS485)
• Tipo: Half duplex de 2 fios
• Taxa de transmissão: 2400, 4800, 9600, 19200, 38400 bps
• Endereço: 1 a 247
• Paridade: Nenhum (padrão), Par, Ímpar
• Bit de parada: 1 ou 2

Características Mecânicas

• Peso: 420g
• Grau de proteção IP (IEC 60529): Visor frontal IP51
• Dimensões (LxAxP): 96x96x92mm
• Recorte do painel: Vertical
• Material da caixa do medidor: Autoextinguível UL 94 V-0
• Terminais: Grampo de parafuso revestido

Características Ambientais

• Temperatura de operação: -25 a 55°C
• Temperatura de armazenamento: -40 a 70°C
• Classificação de umidade: <95% UR a 50°C (sem condensação)
• Grau de Poluição: 2
• Altitude: Até 2000m

Fiação e Medição [mm:]

Instalação

Dimensões
