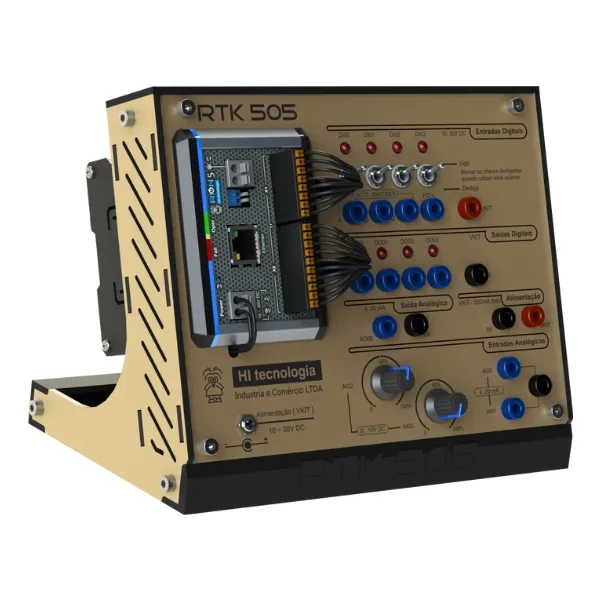

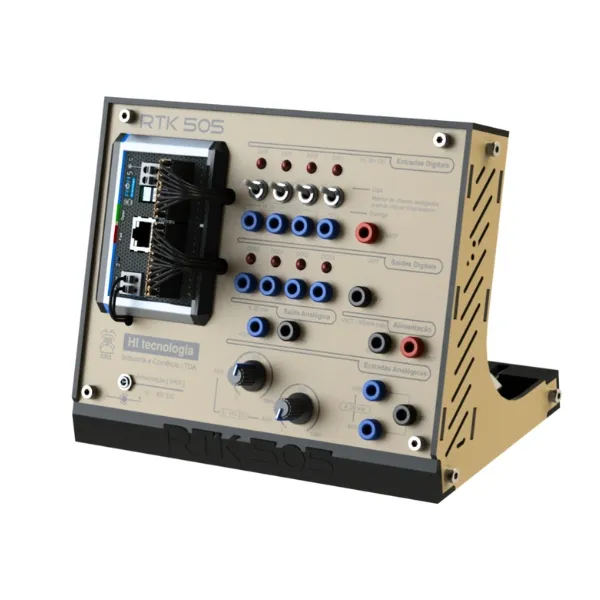

O Kit de Treinamento RTK505 é projetado para o aprendizado de programação de CLPs conforme a norma IEC-61131, oferecendo simulação de sinais digitais e analógicos, além de uma interface prática com bornes e LEDs de status.

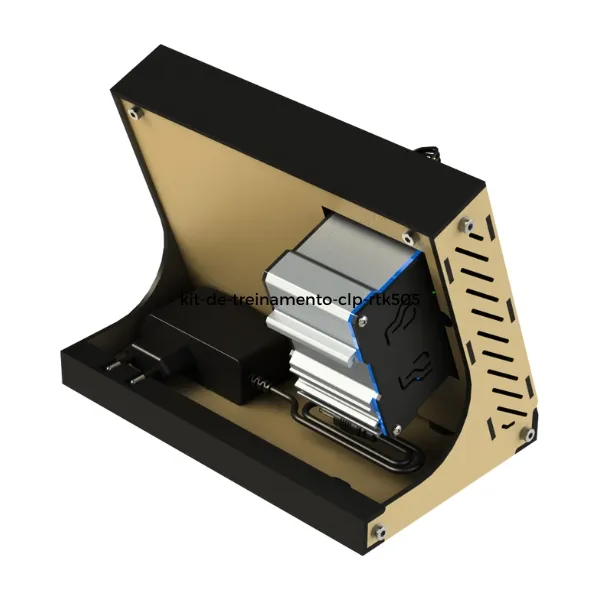

O Kit de Treinamento RTK505 é ideal para estudantes e profissionais que buscam aprofundar seus conhecimentos em programação de CLPs com base na norma IEC-61131. Este kit inclui uma fonte de alimentação, chaves de simulação para sensores e sinais digitais, e LEDs para indicar o status das saídas digitais.
|
Especificação
|
RTK 505
|
|---|---|
|
Aplicação
|
60 kB
|
|
Banco de dados
|
8 kB
|
|
Bloco PID
|
4
|
|
Tempo de Instrução Lógica
|
500 ns
|
|
Alimentação
|
10 A 30v dv
|
|
Consumo
|
1,0W nominal / 2,5W máximo
|
|
Temperatura de operação
|
0 a 60 °C
|
|
Temperatura de estocagem
|
-20 a 80 °C
|
|
Umidade relativa
|
≤95% sem condensação
|
|
Caixa
|
MDF e ABS
|
|
Peso
|
0.9 Kg
|
|
Grau de proteção
|
IP30
|
|
Recurso
|
RTK 505
|
|---|---|
|
Bornes de interface
|
4 bornes tipo banana para entrada digital
4 bornes tipo banana para saída digital |
|
Simulação Entrada Digital
|
4 chaves e 4 leds de sinalização
|
|
Estado da Saída Digital
|
4 Leds de sinalização
|
|
Simulação de Entrada Analógica
|
2 Potenciômetros
|
|
Saída Analógica
|
1 borne tipo banana
|
|
Entrada Digital configurável para contador rápido
|
1 borne tipo banana
|
|
Entrada Digital configurável para encoder
|
1 borne tipo banana
|
|
Bornes de Alimentação
|
1 de 24Vdc/500mA
|
|

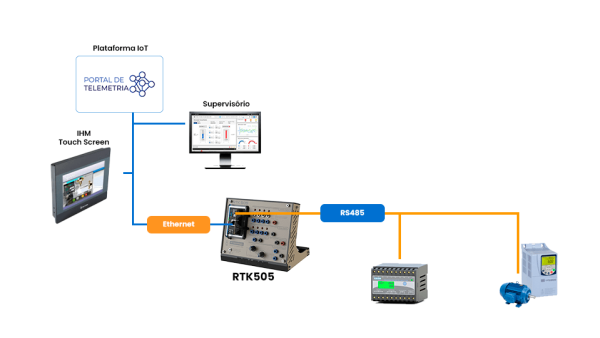

Canal de Comunicação RION-5
|
1 canal Ethernet 10/100 Mbits
1 canal RS485 |
Serial RS485 | Ethernet
ASCII | HTTP | MQTT | MODBUS
HIstudio | Ambiente de programação em linguagem ST/Ladder
