Kits de treinamento em programação de CLP´s baseados nos controladores NEON. Interface de sinais para entrada e saídas do tipo digital e analógico e interface homem máquina, modelo MMI700 . Modelo com canais seriais e Ethernet.

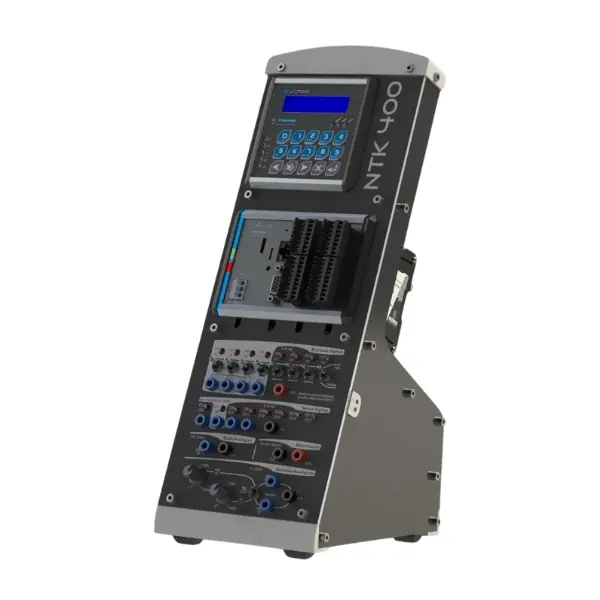

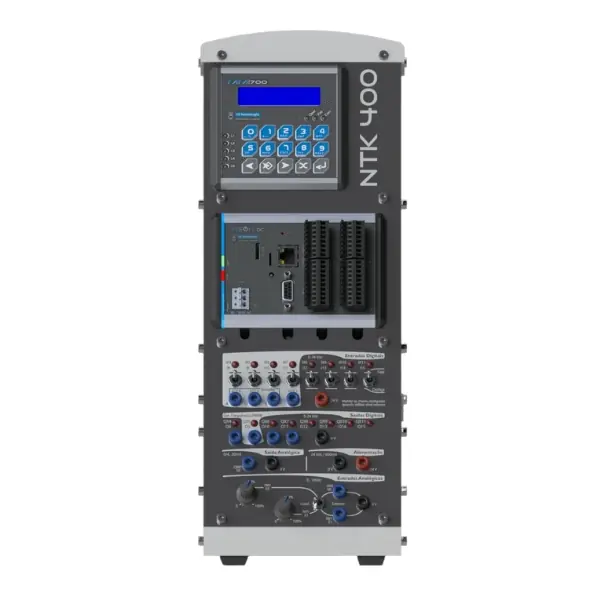

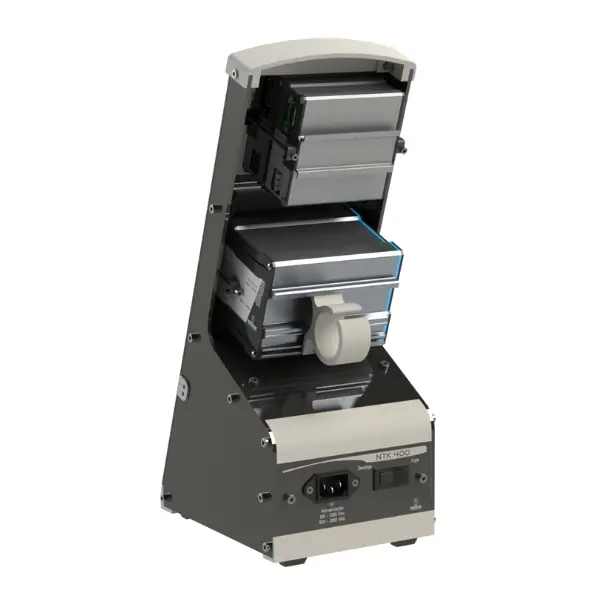

O Kit de Treinamento Automação NTK400 é uma solução prática e completa, projetada para capacitar profissionais e estudantes na programação de Controladores Lógicos Programáveis (CLPs) com base nos controladores NEON. Além disso, este kit oferece uma experiência prática e interativa, permitindo que os usuários explorem o universo da automação industrial em profundidade.
Por exemplo, ele foi desenvolvido especialmente para ambientes de aprendizado, proporcionando uma experiência realista e altamente precisa. Assim, o NTK400 facilita a compreensão de conceitos fundamentais de automação, além de aprimorar a prática em campo. Além disso, ele inclui uma interface homem-máquina (HMI) modelo MMI700, que traz maior clareza e interatividade aos processos.
Serial RS232-C | Serial RS485 | Ethernet
ASCII | HTTP | MQTT | MODBUS
|
Especificação
|
NTK 400
|
|---|---|
|
Aplicação
|
60 kB
|
|
Banco de dados
|
8 kB
|
|
Bloco PID
|
4
|
|
Tempo de Instrução Lógica
|
500 ns
|
|
Alimentação
|
85 a 265 Vac
|
|
Consumo
|
1,7W nominal / 2,0W máximo
|
|
Temperatura de operação
|
0 a 60 °C
|
|
Temperatura de estocagem
|
-20 a 80 °C
|
|
Umidade relativa
|
≤95% sem condensação
|
|
Caixa
|
Alumínio e Acrilico
|
|
Peso
|
1,7 Kg
|
|
Grau de proteção
|
IP30
|
(TR) : saída digital a transistor PNP
(RL) : saída digital a relé
Observações:
(*1) Entrada analógica de temperatura para sensores do tipo PT100 a 3 fios, com medições de temperatura de -50°C a 250°C. Para mais detalhes consulte o manual do módulo.
(*2) Canal de entrada para célula de carga a 4 fios com sensibilidade de 2mV/V e resolução de 15 bits.
(*3) Os canais de encoder, contador rápido e PWM, são configurações dos canais de entradas e saídas digitais disponíveis no módulo. Consultar o manual do módulo para mais informações.
Obs 1: Alguns canais dos módulos podem ser mutuamente exclusivos. Consulte o manual do módulo para mais detalhes.
(*4) São 2 canais de instrumentação (0 a 20 mA ou 4 a 20mA) e 1 canal de entrada para célula de carga.
|
Recurso
|
NTK 400
|
|---|---|
|
Chave Liga/Desliga
|
traseira
|
|
Bornes de interface
|
4 bornes tipo banana para entrada digital
4 bornes tipo banana para saída digital |
|
Simulação Entrada Digital
|
8 chaves e 8 leds de sinalização
|
|
Estado da Saída Digital
|
8 Leds de sinalização
|
|
Simulação de Entrada Analógica
|
2 Potenciômetros
|
|
Saída Analógica
|
1 tipo banana
|
|
Saída de Frequência Programável
|
1 tipo banana
|
|
Bornes de Alimentação
|
2 de 24Vdc/600mA
|
|
Canal de Comunicação NEON
|
1 canal Ethernet 10/100 Mbits
2 canais RS232-C |
HIstudio | Ambiente de programação em linguagem ST/Ladder
SDPSW | Ambiente de programação de CLP em linguagem Ladder.
Clique aqui para baixar o manual do Kit NTK400
